Quelle est la précision de positionnement d'un centre d'usinage CNC ?
Salut! En tant que fournisseur de centres d'usinage CNC, on me pose souvent des questions sur la précision de positionnement de ces étonnantes machines. Alors, j'ai pensé que je prendrais quelques minutes pour tout expliquer pour vous.
Tout d’abord, parlons de ce que signifie réellement la précision du positionnement. En termes simples, il s'agit de la précision avec laquelle un centre d'usinage CNC peut se déplacer vers un emplacement spécifique. Pensez-y comme si vous visiez une fléchette dans une cible. Plus vous rapprochez la fléchette du centre, plus votre précision est élevée. Dans le monde de l'usinage CNC, la précision est cruciale car elle affecte directement la qualité des pièces que vous produisez.
Quelques facteurs clés peuvent avoir un impact sur la précision du positionnement d'un centre d'usinage CNC. L'un des plus importants est la qualité des composants de la machine. Des vis à billes de haute qualité, des guides linéaires et des servomoteurs sont essentiels pour obtenir un positionnement précis. Par exemple, une vis à billes bien conçue peut garantir un mouvement linéaire fluide et précis, tandis qu'un servomoteur haute performance peut fournir la puissance et le contrôle nécessaires pour déplacer les axes de la machine avec précision.
Un autre facteur est le système de contrôle. Un bon système de contrôle CNC peut interpréter avec précision les instructions de programmation et les traduire en mouvements des axes de la machine. Il doit être capable de gérer des géométries complexes et des changements de direction rapides sans sacrifier la précision.
L'environnement dans lequel fonctionne le centre d'usinage CNC joue également un rôle. La température, l'humidité et les vibrations peuvent toutes affecter les performances de la machine. Par exemple, si la température dans l'atelier fluctue trop, les composants de la machine peuvent se dilater ou se contracter, ce qui peut entraîner des erreurs de positionnement. C'est pourquoi de nombreuses opérations d'usinage de haute précision sont réalisées dans des environnements à température contrôlée.
Voyons maintenant comment la précision du positionnement est mesurée. La méthode la plus courante consiste à utiliser un interféromètre laser. Cet appareil utilise un faisceau laser pour mesurer la distance parcourue par les axes de la machine avec une très grande précision. Les résultats sont ensuite comparés aux valeurs programmées pour déterminer la précision de la machine.
En général, la précision de positionnement d'un centre d'usinage CNC peut varier considérablement en fonction du type et de la qualité de la machine. Les machines d'entrée de gamme peuvent avoir une précision de positionnement comprise entre ±0,05 mm et ±0,1 mm. Ces machines conviennent aux applications moins exigeantes où une haute précision n'est pas critique.
D'un autre côté, les machines haut de gamme, telles que celles utilisées dans la fabrication de dispositifs aérospatiaux ou médicaux, peuvent atteindre des précisions de positionnement de ± 0,005 mm, voire mieux. Ces machines sont conçues pour produire des pièces avec des tolérances extrêmement serrées et nécessitent le plus haut niveau de précision.
Jetons un coup d'œil à certains des différents types de centres d'usinage CNC et à leurs précisions de positionnement typiques.
LeCentre d'usinage à portiqueest une machine à grande échelle souvent utilisée pour usiner de grandes pièces. En raison de sa taille et de la nécessité de manipuler de lourdes charges, atteindre une précision de positionnement élevée peut s'avérer un défi. Cependant, les centres d'usinage à portique modernes sont équipés de technologies avancées pour améliorer la précision. Ils peuvent généralement atteindre une précision de positionnement comprise entre ±0,02 mm et ±0,05 mm, selon le modèle et la configuration spécifiques.

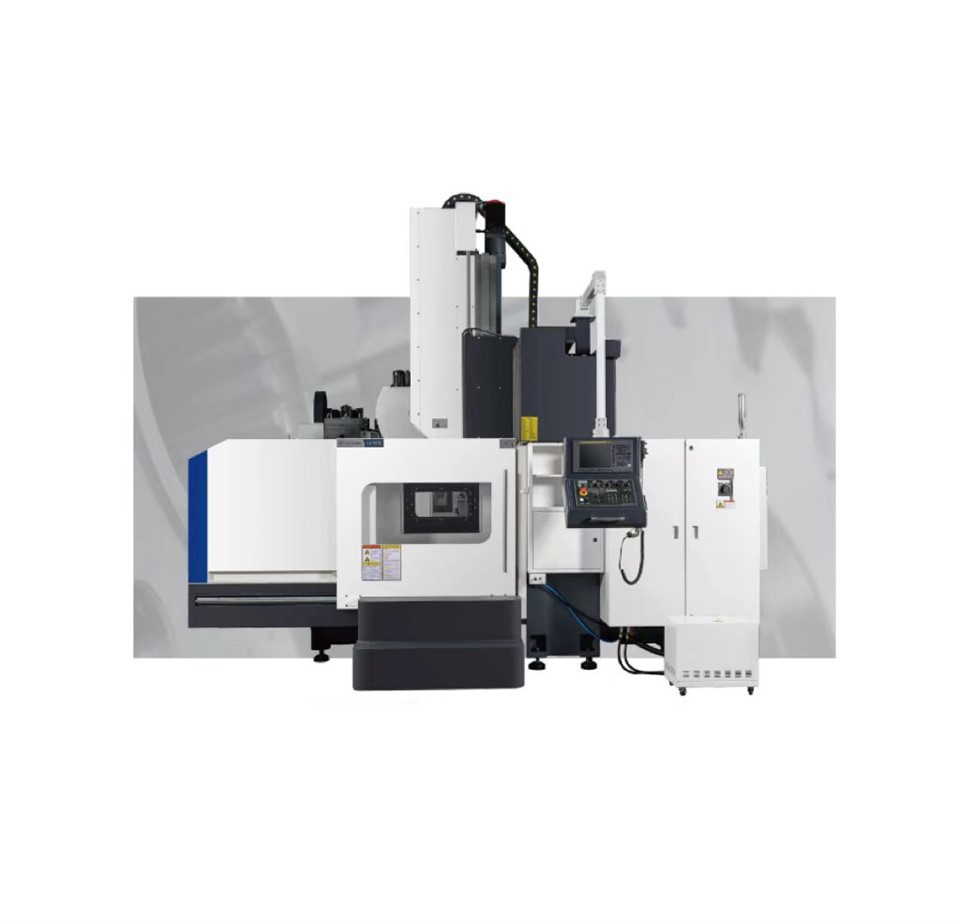

LeCentre d'usinage à portique CNCcombine les avantages d'une conception à portique avec le contrôle de précision d'un système CNC. Ces machines sont connues pour leurs capacités d'usinage à grande vitesse et de haute précision. Avec un entretien et un calibrage appropriés, ils peuvent atteindre des précisions de positionnement similaires, voire supérieures, à celles des centres d'usinage à portique traditionnels.
LeCentre d'usinage horizontal à 5 axesest un type de centre d'usinage CNC plus complexe et avancé. Il peut déplacer la pièce sur cinq axes différents simultanément, permettant la production de pièces très complexes. Atteindre une précision de positionnement élevée sur une machine à 5 axes est encore plus difficile en raison du nombre croissant d'axes et de la complexité des mouvements. Cependant, les centres d'usinage horizontaux à 5 axes de pointe peuvent atteindre des précisions de positionnement comprises entre ±0,005 mm et ±0,01 mm.
Alors, pourquoi la précision du positionnement est-elle si importante dans l’usinage CNC ? Eh bien, pour commencer, cela affecte directement la qualité des pièces finies. Si la précision du positionnement est mauvaise, les pièces risquent de ne pas s'emboîter correctement, ce qui peut entraîner des problèmes d'assemblage et une réduction des performances du produit final. Dans des secteurs tels que l'automobile, l'aérospatiale et le médical, où la sécurité et la fiabilité sont de la plus haute importance, l'usinage de haute précision est essentiel.
De plus, une précision de positionnement élevée peut également améliorer la productivité. Lorsqu’une machine peut se positionner avec précision, elle peut réduire le besoin de reprises et de rebuts. Cela signifie moins de temps et d'argent gaspillés à corriger les erreurs, et plus de temps consacré à la production de pièces de haute qualité.
En tant que fournisseur de centres d'usinage CNC, nous comprenons l'importance de la précision du positionnement. C'est pourquoi nous proposons une gamme de machines avec différents niveaux de précision pour répondre aux besoins de diverses industries. Que vous soyez un petit fabricant à la recherche d'une machine abordable avec une précision décente ou une entreprise à grande échelle ayant besoin d'une solution de haute précision, nous avons ce qu'il vous faut.
Si vous êtes à la recherche d'un centre d'usinage CNC et souhaitez en savoir plus sur la précision du positionnement ou sur tout autre aspect de nos produits, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la machine adaptée à vos besoins spécifiques. Notre équipe d'experts peut vous fournir des informations détaillées, répondre à vos questions et même organiser une démonstration si vous souhaitez voir les machines en action.
En conclusion, la précision du positionnement est un facteur critique dans les performances d'un centre d'usinage CNC. Il est influencé par de nombreux facteurs, notamment les composants de la machine, le système de contrôle et l'environnement d'exploitation. En comprenant ces facteurs et en choisissant la bonne machine, vous pouvez garantir que vos opérations d'usinage sont à la fois précises et efficaces. Alors, si vous êtes prêt à faire passer vos capacités d'usinage au niveau supérieur, appelez-nous et commençons la conversation.
Références
- "Manuel d'usinage CNC" par John Doe
- "Ingénierie de précision dans la fabrication" par Jane Smith
- Rapports de l'industrie sur la technologie d'usinage CNC
